Как сделать мини дрель своими руками

развернуть
Как сделать мини дрель своими рукамиКак сделать мини дрель своими руками

Сделать мини дрель сможет каждый желающий, главное несколько деталей, которые можно найти у себя дома или в гараже.

Для мини дрели нам потребуется:

  1. Мотор;
  2. Шприц на 50 мл;
  3. Провода;
  4. Клеевой пистолет;
  5. Паяльник;
  6. Ножовка;
  7. Бокс под 4 батарейки (Батарейный отсек);
  8. 4 батарейки типа АА;
  9. 1 клеммник.

Инструкция:

Для начала берем моторчик. Подобный мотор можно вытащить из любой сломанной электрической игрушки, принтера (не шаговый) или магнитофона. Моторчик должен быть высокооборотистый и питающийся постоянным током, проще говоря, чтобы работал от обычных «пальчиковых» батареек.

Как сделать мини дрель своими руками

Берём 2 провода, зачищаем концы и как на рисунке продеваем в отверстие клеммников, и скручиваем.

Как сделать мини дрель своими руками

Теперь скрученные провода нужно пропаять, для надежного контакта.

Как сделать мини дрель своими руками

Берем шприц на 50 мл.

Как сделать мини дрель своими руками

Переднюю часть шприца отпиливаем.

Как сделать мини дрель своими руками

Вставляем наш моторчик с припаянными проводами внутрь шприца, но не до конца. Моторчик должен плотно входить в шприц.

Как сделать мини дрель своими руками

С помощью пистолета с горячим клеем, по кругу наносим клей.

Как сделать мини дрель своими руками

Берем выключатель. Его можно купить в любом магазине, где продаются радио детали либо заказать через интернет.

Как сделать мини дрель своими руками

В шприце прорезаем прямоугольное отверстие под наш выключатель. Протаскиваем провод, который припаиваем к выключателю.

Как сделать мини дрель своими руками

Как сделать мини дрель своими руками

Усаживаем выключатель на его посадочное место. С помощью клеевого пистолета проклеиваем выключатель по периметру.

Как сделать мини дрель своими руками

Проделываем отверстие на которое указывает красная стрелка. Это можно сделать с помощью паяльника. В это отверстие продеваем 2 провода, красный идущий от второй клеммы выключателя и желтый идущий от моторчика.

Как сделать мини дрель своими руками

Берем батарейный отсек и обычные пальчиковые батарейки либо аккумуляторы типа АА. Подобный бокс можно купить или достать из игрушки, как и моторчик.

Как сделать мини дрель своими руками

Наносим горячий клей двумя полосками на задние ребра шприца.

Как сделать мини дрель своими руками

Приклеиваем батарейный отсек.

Как сделать мини дрель своими руками

Перед тем как будете соединять провода, оденьте на провода термоусадку, указана зелеными стрелками и цифрами 3. Под цифрой 1 указан провод идущий от второй клеммы выключателя, его соединяем с  «плюсом» выходящем из бокса батареек. Под цифрой 2 показан желтый провод, который идет с моторчика, его соединяем с «минусом» выходящем из бокса. На место соединений проводов натягиваем термоусадку и с помощью зажигалки, спичек либо строительного фена производим нагрев термоусадочной трубки, которая плотно обожмет наши контакты.

Как сделать мини дрель своими руками

Берем клеммную «колодку». Ее можно купить в любом магазине электрики. Эту колодку на 1 винт сажаем на ось моторчика, второй винт не трогаем, он будет зажимать сверло. Крепло затягиваем первый винт.

Как сделать мини дрель своими руками

Как сделать мини дрель своими руками

Берем сверло, диаметр сверла не должен превышать внутренний диаметр колодки. Вставляем сверло в колодку до упора и затягиваем второй винт.

Как сделать мини дрель своими руками

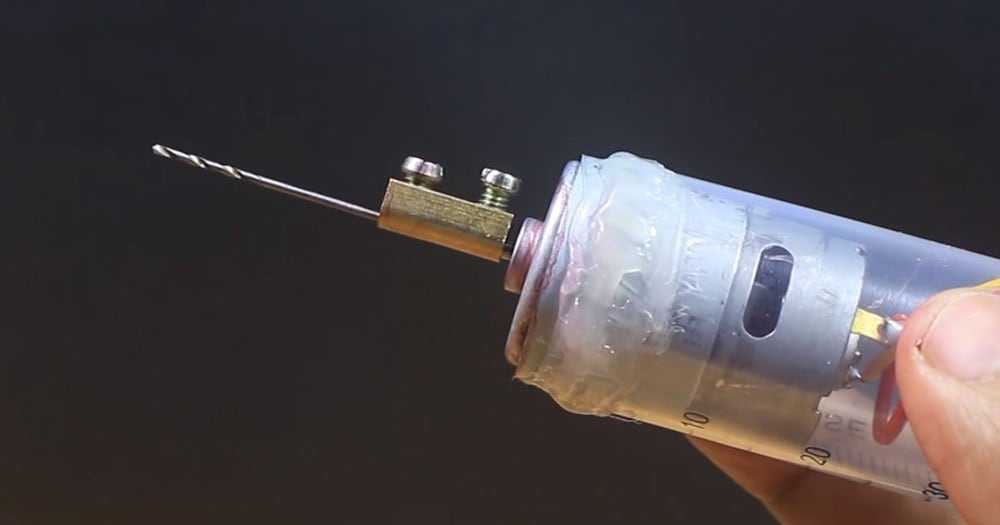

Вставляем 4 батарейки, при этом соблюдаем полярность и нажимаем на выключатель — дрель должна заработать! Мини дрель готова!

Как сделать мини дрель своими руками

Как сделать мини дрель своими руками

Как сделать мини дрель своими руками
